Genel Bakış

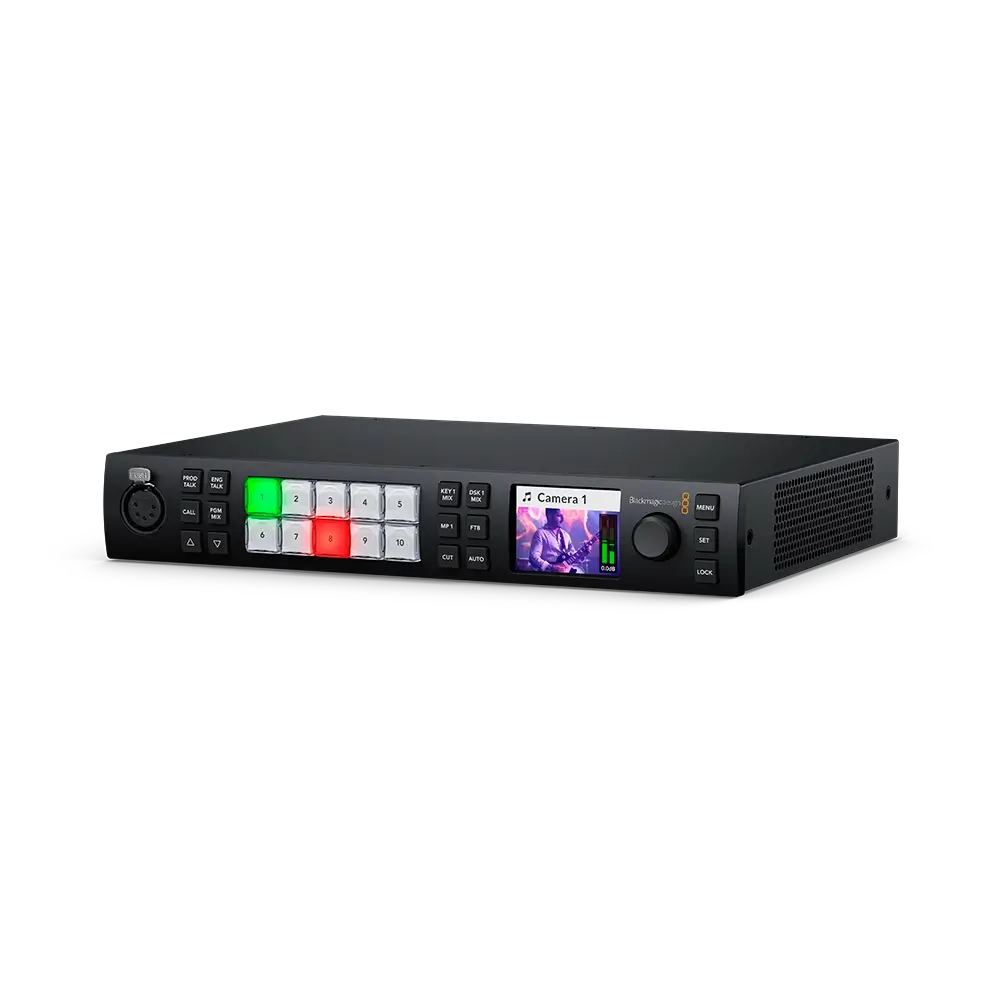

ATEM 2 M/E Constellation UHD 4K Canlı Prodüksiyon Switcher, selefinin tanıdık switcher yapısına UHD 4K yetenekleri ve 12G-SDI portları ekler. Güçlü canlı etkinlik UHD 4K switchleme için tasarlanmış bu ünite, 20 adet bireysel 12G-SDI girişi destekler (12G/3G/HD-SDI sinyalleri) ve bunları 12 adet 12G-SDI çıkışına veya USB-C üzerinden webcam çıkışına iletir. Ayrıca switcher, multiview çıkışıyla 16’ya kadar yönlendirilebilir pencereyi görüntüleyebilir; girişler, keyed video, grafikler ve medya havuzundan alınan statik görüntüler ile program çıkışı gösterilebilir. Her giriş, 28 kanala kadar destekleyen dahili Fairlight ses mikserine bağlanır.

Referans ve Format Dönüşümü
Switcher, referans video girişine sahiptir ve her girişte kare senkronizatörü, kare hızı dönüştürücü ve format dönüştürücü bulunur. Bu sayede genlock özelliği olmayan kameralar, farklı formatlar ve bilgisayar kaynaklı video girişleri ile uyumlu çalışma sağlanır. Upstream ve downstream keyerlar ve efektler gerçek zamanlı olarak desteklenir. Tüm işlemler canlı ve anında, render gerekmeden yapılır. Switcher, entegre ön panel, opsiyonel ATEM panelleri veya indirilebilir kontrol yazılımı ile kontrol edilebilir.

Yayın Kalitesinde Geçişler (Transitions)
ATEM Constellation UHD 4K, mix, dip, wipe ve daha fazlası gibi yayın kalitesinde çeşitli native geçişler sunar. Tüm geçişler, sistem kontrol menülerinden kenar rengi, kenar genişliği, pozisyon, yön ve diğer ayarlarla özelleştirilebilir. DVE geçişleri için güçlü dijital video efekt işlemcisi mevcuttur; mevcut görüntüyü ekrandan kaydırıp alttaki yeni videoyu gösterebilirsiniz. DVE, grafik wipe geçişleri için de kullanılabilir. Hata riskini azaltmak için ön izleme geçiş özelliği vardır.

Dahili DVE
Switcher, grafikleri yeniden konumlandırmanıza ve resim içinde resim (PIP) kompozisyonları oluşturmanıza imkan veren iki bağımsız DVE içerir. DVE, pozisyon, boyutlandırma ve ölçeklendirme işlemlerini gerçek zamanlı olarak destekler. Profesyonel PIP efektleri, özelleştirilebilir 3D kenarlar, gölgeler ve ışıklandırma ile oluşturulabilir. DVE geçişleri, squeeze ve swoosh efektleri ile programlarınıza heyecan katabilir. DVE geçişlerini özel grafiklerle birleştirerek kendi grafik wipe geçişlerinizi oluşturabilirsiniz. 2 M/E modeli, altı DVE için SuperSource işlemcilerini içerir.

SuperSource
M/E satırlarındaki DVE’lere ek olarak, 2 M/E modeli dört ekstra DVE katmanı ve bir arka plan katmanı içeren güçlü SuperSource çok katmanlı işlemciler sunar. Bu, ATEM Constellation UHD 4K için ek bir giriş kaynağı gibi görünür. Her SuperSource DVE için herhangi bir switcher video girişi kullanılabilir ve tüm katmanlar medya havuzundaki özel arka plan üzerine yerleştirilir. SuperSource, ek bir çok katmanlı VFX switcher’a sahip olmak gibidir ve röportajlar için PIP görüntülemeleri oluşturmak için idealdir.

Multiview
16, 13, 10, 7 veya 4’lü görünüm yapılandırılabilir. Program, ön izleme, girişler, medya oynatıcılar, DSK ve clean feed izleme ile opsiyonel etiketler ve ses ölçerleri içerir. 2 M/E modeli iki multiview çıkışı sunar.

Profesyonel Yayın Talkback
Ekiplerin tek bir yaratıcı takım olarak çalışmasını sağlamak için ATEM Constellation dahili talkback içerir. Talkback, 5-pin XLR kulaklık jakı ve arka RJ12 konektörü ile ClearCom veya RTS gibi endüstri standardı talkback sistemleriyle arayüz sağlar. Program ve mühendislik döngüleri, sidetone kontrolü ve program mix dahil tam talkback kontrolü sunar. ATEM Constellation UHD 4K, Blackmagic kameralarla iki yönlü iletişim için SDI talkback’i (SDI kanalları 15 ve 16) destekler. Kanallar 13 ve 14 mühendislik talkback için de kullanılabilir. Talkback mikrofonunu program sesine karıştırmak da mümkündür.

Dahili Medya Havuzu
Dahili medya havuzu, yayın kalitesinde RGBA grafikler ve animasyonları depolar ve iki veya dört medya oynatıcı tarafından anında oynatılabilir. Medya oynatıcılar, ek SDI girişlerine gerek kalmadan switcher’da ek giriş kaynakları gibi görünür. 2 M/E modeli, 40 adet statik görüntü ve 400 kare animasyon depolayabilir. Medya, ATEM Software Control veya ATEM Photoshop plug-in ile yönetilebilir.

Chroma Keyerlar
ATEM chroma keyer, arka plan renklerini otomatik olarak örnekleyip key parametrelerini oluşturur. Kenar ve flare ayarları hassas şekilde kontrol edilebilir; ön plan renk düzeltici ile katmanlar uyumlu hâle getirilebilir. Keyer, pattern ve DVE keying için de kullanılabilir. 2 M/E modeli sekiz Advanced Keyer sunar.
Her M/E satırında dört upstream keyer ile sanal setler kurulabilir. Her kamera için bir keyer kullanarak 4 kamera sanal sette uyumlu kompozisyonlar oluşturabilirsiniz. Harici görüntü işlemciler kullanılabilir veya sabit kamera setleri, medya havuzundaki önceden hazırlanmış arka planlarla kurulabilir. Makrolar, kameraları değiştirmek ve doğru arka planı yüklemek için kullanılabilir.

Multi-Rate 12G-SDI

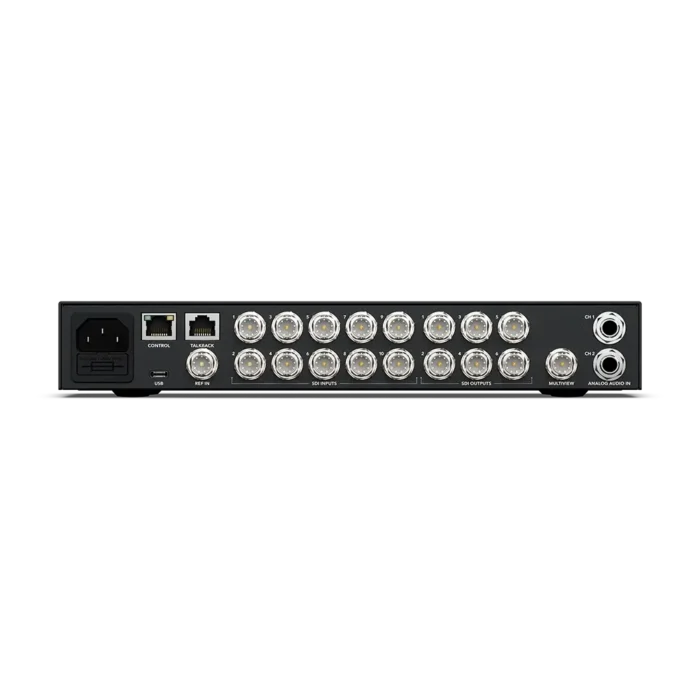

20 adede kadar multi-rate 12G-SDI bağlantısı ile çeşitli video kaynaklarıyla uyumludur. UHD ve HD standartlarındaki ekipmanlar (720p, 1080i, 1080p, 2160p) bağlanabilir. Formatlar arasında geçiş yaparak prodüksiyon ihtiyaçlarına uyum sağlayabilirsiniz. Girişler, gömülü sesi de destekler. Program çıkışları, talkback, tally ve kamera kontrol bilgilerini içerir.

Fairlight Ses Mikseri
Tüm SDI girişleri dahili Fairlight ses mikserine bağlıdır; 6 bant parametre EQ, kompresör, limiter, noise gate ve expander içerir. Ses, SDI kaynaklarından de-embed edilerek 156 giriş kanalına aktarılır. Mikser, entegre analog kaynaklar veya talkback mikrofonları için ek girişler sunar. Ses, ATEM Software Control veya uyumlu Mackie panel ile kontrol edilebilir.

ATEM Software Control Panel
ATEM Software Control Panel, bilgisayar üzerinden switcher kontrolü sağlar. Görsel switcher arayüzü ve parametre paletleri ile hızlı ayar yapılabilir. Birden fazla kullanıcı Ethernet üzerinden bağlanarak etkinliğin farklı bölümlerinde çalışabilir. Kamera kontrolü, ses miksleme, medya, makro programlama ve HyperDeck disk kaydedici kontrolü de sağlanır. Switcher durumu XML olarak kaydedilip medya havuzundan yedeklenebilir. macOS ve Windows ile uyumludur.

Opsiyonel Kontrol Panelleri
Constellation UHD 4K, üç ATEM Advanced Panel modeliyle uyumludur. Paneller endüstri standardı M/E düzenine sahiptir ve dahili LCD ekranlar içerir. Yüksek kaliteli, özelleştirilebilir ışıklı düğmeler, DVE joystick ve T-bar fader ile kontrol kolaydır. Makrolar kurulup tetiklenebilir. 1 M/E modeli tek M/E satırı ile 10 giriş düğmesi sunar. 2 M/E modeli iki M/E satırı ve 20 giriş düğmesi sunar. 4 M/E modeli dört M/E satırı, her satırda 40 giriş düğmesi ve dört bağımsız sistem kontrol LCD ekranı içerir.
