Güçlü Canlı HD Prodüksiyon Anahtarlama

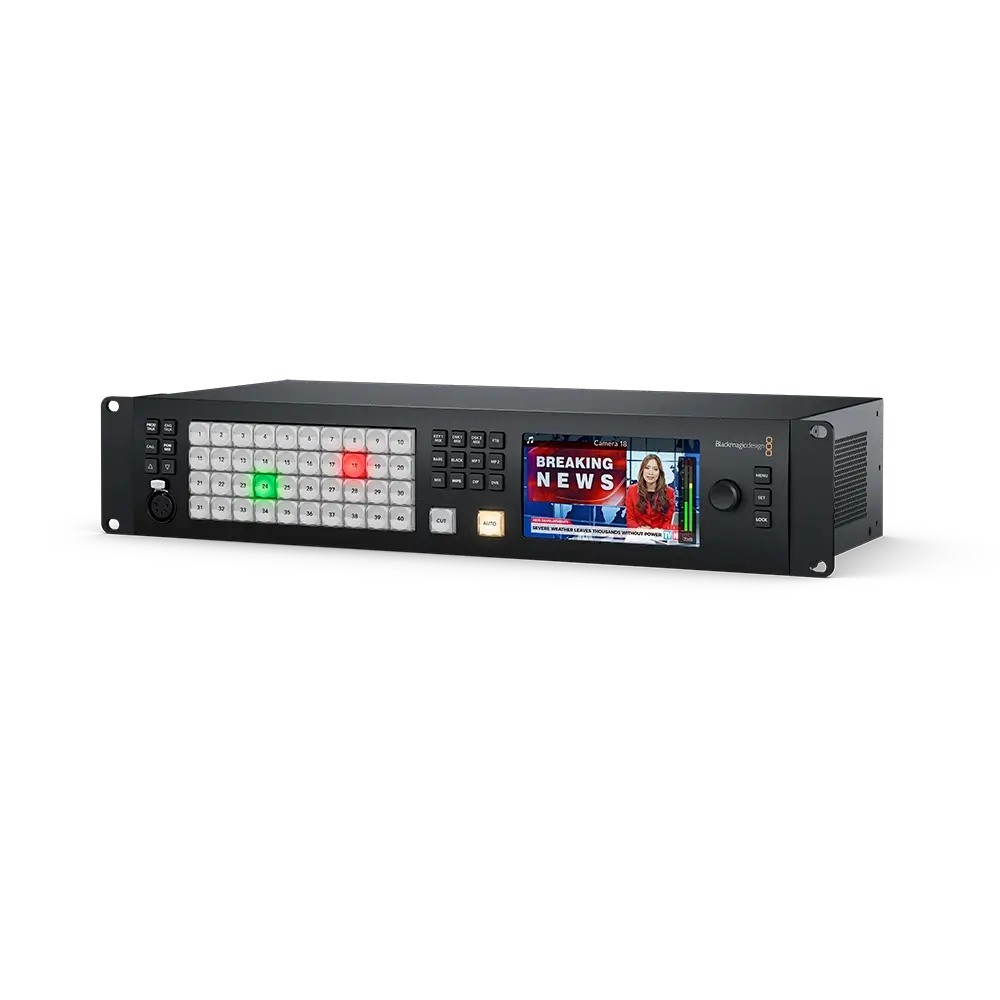

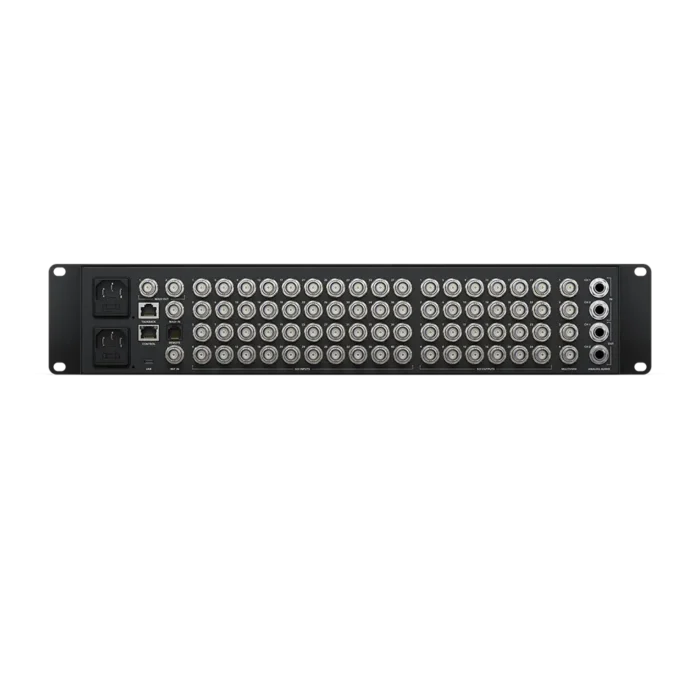

Blackmagic Design ATEM 4 M/E Constellation HD Canlı Prodüksiyon Switcher, 2 RU kasaya sığan ve 40 adede kadar 3G-/HD-SDI girişini destekleyen güçlü bir canlı etkinlik HD anahtarlama çözümü sunar. 3G-SDI ve HD-SDI sinyallerini destekler, geniş bir kamera ve kaynak yelpazesiyle bağlantı sağlar ve program çıkışını 24 adet 3G-SDI BNC çıkışı veya USB-C üzerinden webcam çıkışıyla verir. Ayrıca, switcher 16 yönlendirilebilir pencereye kadar görüntü sunabilen dört multiview çıkışına sahiptir; bu pencerelerde girişler, keylenmiş video, grafikler ve medya havuzundan alınan still görüntüler ile program çıkışı izlenebilir. Her giriş, 156 kanala kadar destekleyen dahili bir Fairlight ses mikserine bağlanır.

Her girişte referans video girişi, kare senkronizatörü, kare hızı dönüştürücü ve format dönüştürücü bulunur. Bu sayede, genlock özelliği olmayan kameraları, farklı formatları ve bilgisayar kaynaklı video girişlerini kolayca birleştirebilirsiniz. Upstream ve downstream keyer’lar ile efektler canlı olarak ve gerçek zamanlı çalışır, render gerekmez. Switcher, entegre ön panel, opsiyonel Blackmagic ATEM panelleri veya indirilebilir kontrol yazılımı ile kontrol edilebilir.

Yayın Kalitesinde Geçişler

ATEM Constellation HD, mix, dip, wipe gibi çok çeşitli yayın kalitesinde yerel geçişler içerir. Tüm geçişler sistem kontrol menülerinde kenar rengi, kenar kalınlığı, konum, yön ve diğer parametrelerle özelleştirilebilir. Switcher, DVE geçişleri için güçlü bir dijital video efekt işlemcisi içerir; bu sayede mevcut görüntüyü ekran dışına sıkıştırarak altında yeni bir video gösterebilirsiniz. DVE, grafik wipe geçişleri için de kullanılabilir. Hataları önlemek için ATEM Constellation HD, geçişlerinizi yayına almadan önce ön izleme yapmanıza olanak sağlar.

Dahili DVE

Switcherde dört bağımsız DVE bulunur; bunlar grafiklerin yeniden konumlandırılmasına ve picture-in-picture kompozisyonların oluşturulmasına olanak tanır. DVE, konumlandırma, yeniden boyutlandırma ve ölçekleme işlemlerini gerçek zamanlı olarak yapar. Profesyonel picture-in-picture efektleri, özelleştirilebilir 3D kenarlıklar, gölgeler ve ışıklandırma ile oluşturulabilir. DVE geçişleri, squeeze ve swoosh efektleri ile programınıza dinamizm katabilir. DVE geçişlerini özel grafiklerle birleştirerek kendi grafik wipe geçişlerinizi oluşturabilirsiniz. 4 M/E modelinde, toplam 12 DVE sağlayan SuperSource işlemcileri de mevcuttur.

SuperSource

M/E satırlarındaki DVE’lere ek olarak, 4 M/E modeli güçlü SuperSource çok katmanlı işlemciler içerir; sekiz ek DVE katmanı ve bir arka plan katmanı ile ATEM Constellation HD’ye ek bir giriş kaynağı olarak görünür. Her SuperSource DVE için herhangi bir switcher video girişi kullanılabilir ve tüm katmanlar medya havuzundan alınan özel arka plan üzerinde birleştirilir. SuperSource, ekstra bir çok katmanlı VFX switcher’a sahip olmak gibidir. Özellikle röportajlarda picture-in-picture görüntüler için idealdir; böylece ana DVE’ler diğer görevler için serbest bırakılabilir.

Multiview

16, 13, 10, 7 veya 4 pencere olarak yapılandırılabilir. Program, önizleme, girişler, medya oynatıcıları, DSK ve clean feed monitörleme seçenekleri sunar; opsiyonel etiketler ve ses göstergeleri de eklenebilir. 4 M/E modelinde dört multiview çıkışı bulunur.

Profesyonel Yayın Talkback

Ekiplerin tek bir yaratıcı takım olarak çalışmasını sağlamak için ATEM Constellation, dahili talkback özelliğine sahiptir. Talkback, 5-pin XLR kulaklık konektörü ve endüstri standardı talkback sistemleri (ClearCom veya RTS gibi) ile bağlantı için arka RJ12 konektörünü destekler. Tam talkback kontrolü sağlar; program ve mühendislik döngüleri, kulaklıktan mikrofonu duyma, program miksleri gibi. ATEM Constellation HD ayrıca SDI talkback’i destekler; SDI kanalları 15 ve 16 üzerinden Blackmagic Design kameralarla iki yönlü iletişim sağlar. Kanallar 13 ve 14 mühendislik talkback’i için kullanılabilir. Talkback mikrofonunu program sesine eklemek de mümkündür.

Medya Havuzu

Dahili medya havuzu, yayın kalitesinde RGBA grafikler ve animasyonları saklar ve dört medya oynatıcı tarafından anında oynatılabilir. Medya oynatıcıları ek giriş kaynağı olarak görünür; ek SDI girişleri kullanmaya gerek yoktur. 4 M/E modeli, 60 still ve 1200 kare animasyon ile dört video klip (1080p60’a kadar) saklayabilir. Tüm medyayı ATEM Software Control ile yönetebilir veya Photoshop’tan ATEM Photoshop eklentisi ile direkt aktarabilirsiniz.

Chroma Keyerlar

Haber veya sanal set çalışmaları için ideal olan ATEM Constellation HD, çok sayıda ATEM Advanced Keyer ile yüksek kaliteli chroma veya luminance keying sunar. Chroma keyer, arka plan rengini otomatik olarak belirlemek için renk seçici içerir. Kenar ve flare kontrolü yapılabilir ve ön plan renk düzeltici ile arka plan ile uyumlu kompozisyonlar oluşturulabilir. Keyer, pattern ve DVE keying uygulamaları için de kullanılabilir. 4 M/E modelinde 16 ATEM Advanced Keyer bulunur.

Upstream Chroma Keyerlar

Her M/E satırı için dört upstream chroma keyer, sanal set oluşturmak için idealdir. Her kamera için bir keyer kullanarak özel arka plan üzerinde sorunsuz kompozisyonlar oluşturabilirsiniz. 4 M/E modeli, 4 kameralı sanal set üretmek için yeterli keyer sunar. Harici görüntü işlemcileri veya önceden hazırlanmış arka plan görüntüleri ile sabit kamera sanal setleri oluşturulabilir. Makrolar ile kameraları değiştirebilir ve doğru arka planı medya oynatıcılarına yükleyebilirsiniz.

Multi-Rate 3G-SDI Girişi

Modeline bağlı olarak 20 adede kadar multi-rate 3G-SDI giriş bağlantısı ile ATEM Constellation HD, tüm HD video kaynakları ile uyumludur. 720p, 1080i ve 1080p formatlarını destekler. Multi-rate 3G-SDI, HD formatlar arasında geçiş yapmayı sağlar. SDI girişleri gömülü sesleri de işleyebilir ve tüm video girişlerinden gelen sesleri karıştırabilir. Program çıkışları talkback, tally ve kamera kontrol bilgilerini içerir; switcher SDI çıkışlarını kameraya bağlayarak program geri dönüşü, kontrol ve talkback sağlanabilir.

Ses

ATEM Constellation HD, profesyonel canlı ses prodüksiyonunu destekler. Tüm SDI girişleri, 6-bant parametrik EQ, kompresör, limiter, gürültü kapısı ve genişletici özellikli dahili Fairlight ses mikserine bağlanır. 4 M/E modelinde, ilk 30 SDI girişinin 1–4 kanalları için iki MADI çıkışı ve ek 32 harici ses kanalı için bir MADI girişi bulunur. Analog girişler, talkback mikrofonları ve diğer ses kaynakları da mikser ile kontrol edilebilir.

ATEM Software Control Panel

ATEM Software Control Panel, switcher üzerinde tam kontrol sağlar ve ücretsizdir. Görsel switcher arayüzü ve parametre paletleri ile hızlı ayarlamalar yapılabilir. Birden çok kullanıcı Ethernet üzerinden bağlanarak etkinliğin farklı bölümlerinde aynı anda çalışabilir. Kamera kontrolü, ses miksleme, medya, makro programlama ve HyperDeck disk kaydedici kontrolü de yapılabilir. Switcher durumu XML dosyası olarak kaydedilebilir ve medya havuzundan yedeklenebilir. macOS ve Windows uyumludur.

Opsiyonel Kontrol Panelleri

Üç model ATEM Advanced Panel mevcuttur. Paneller, endüstri standardı M/E stili yerleşim ve entegre LCD ekranlar içerir. Yüksek kaliteli düğmeler, özelleştirilebilir aydınlatma rengi, DVE joystick ve T-bar fader ile kontrol kolaydır. Makro kurulumu ve tetikleme mümkündür. 1 M/E modeli 10 giriş düğmeli tek M/E satırı içerir. 2 M/E modeli 20 giriş düğmeli iki satır içerir. Dev 4 M/E modeli, her satırda 40 giriş düğmeli dört M/E satırı ve dört bağımsız LCD ekran içerir.
