Blackmagic Design Studio Converter 2, optik fiber üzerinden iletilen video sinyallerini alır ve bu sinyalleri video switcher’larda kullanılmak üzere SDI’a dönüştürür. Blackmagic Design ATEM Camera Converter ile birlikte kullanıldığında, mevcut optik fiber kablolar aracılığıyla kamera ile switcher arasında 28 mile kadar video sinyali gönderebilirsiniz. Karşılaştırıldığında, geleneksel bakır kablo üzerinden HD-SDI sinyali göndermek genellikle kablonun kalitesine bağlı olarak yaklaşık 300 feet ile sınırlıdır.

Studio Converter 2’nin tipik kurulumu, switcher ile dört adede kadar ATEM Camera Converter ünitesi arasına bağlanmasıdır. Bu kurulum, Converter 2’nin fiber kablodan sinyalleri almasına, 10-bit işleme ile SDI’a dönüştürmesine ve switcher’a göndermesine olanak tanır. Converter 2, SD/HD sinyallerini destekler ve mevcut ATEM Camera Converter kullanıldığında SDI/HDMI çıkışına sahip herhangi bir kamerayı kullanabilirsiniz.

Converter 2 ayrıca 4 bağımsız, eşzamanlı çift yönlü SD/HD-SDI’dan optiğe dönüştürücü olarak da kullanılabilir. Ünite, kamera operatörleriyle iletişim kurmak için dahili mikrofon girişi, hoparlör ve kulaklık jakı içeren talkback özelliğine sahiptir. Converter 2, SDI program akışına gömülü tally sinyallerini iletir. Dörtten fazla kamera kullanıldığında birden fazla ATEM Studio Converter 2 üniteyi zincirleme bağlayabilirsiniz. Studio Converter 2, 1 RU tasarımı ve entegre rack kulakları ile mevcut stüdyo yapılandırmalarına veya prodüksiyon kasalarına kolay entegrasyon sağlar.

Optik Fiber Bağlantılar

ATEM Studio Converter 2, standart LC konnektörlü tek modlu optik fiber kablo kullanır. Bu sayede SD ve HD video sinyallerini 28 mile kadar iletebilirsiniz. Standart bakır SDI kabloları birkaç yüz feet sonrasında sinyal bozulması yaşarken, SDI sinyalini optiğe dönüştürmek ve optik kablo üzerinden iletmek kablo uzunluğunu büyük ölçüde artırır.

Talkback ve Tally

Ünite, dahili hoparlör ve mikrofon girişlerinin yanı sıra gizlilik gerektiğinde veya ortam çok gürültülü olduğunda kullanılmak üzere bir kulaklık jakına sahiptir. ATEM Camera Converter’a bağlandığında, telsize gerek kalmadan kamera operatörlerinizle mesafe fark etmeksizin iletişim kurabilirsiniz. Talkback özelliği, SDI akışının 15 ve 16. ses kanallarını iletişim için kullanır.

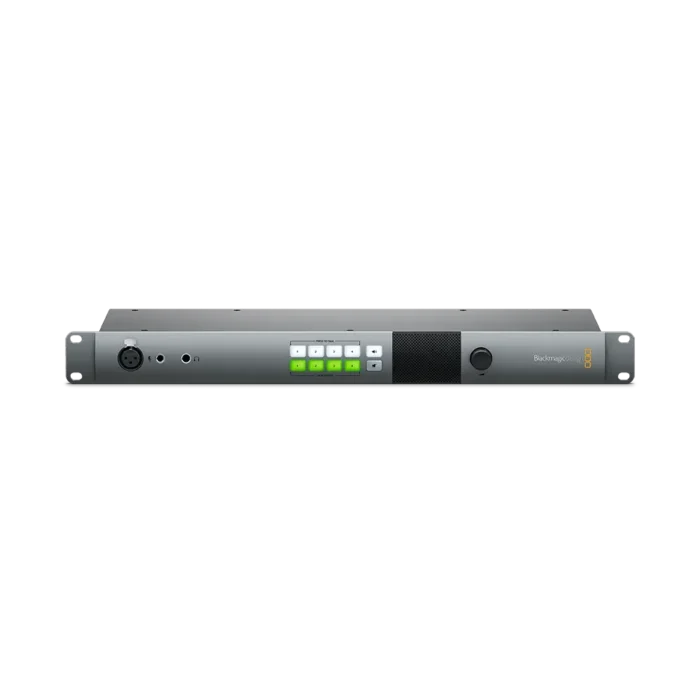

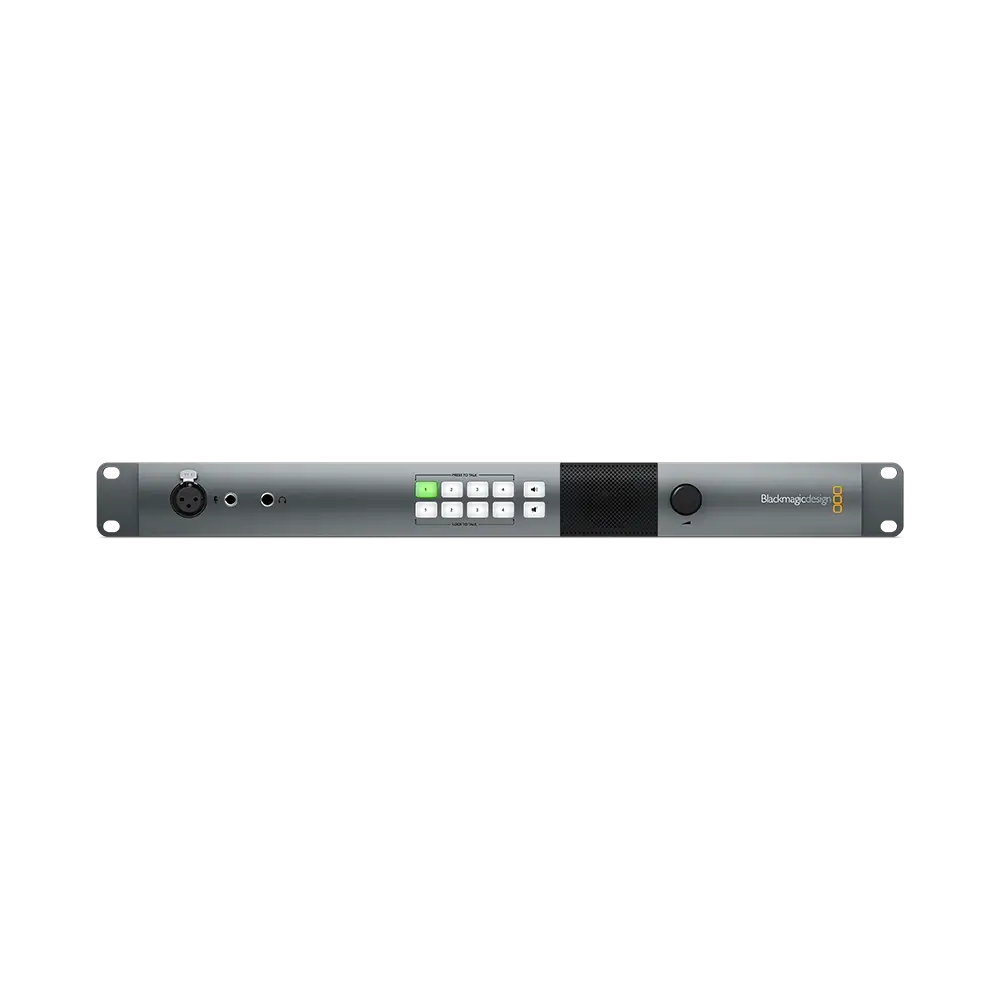

Kamera operatörleri istenirse tek tek seçilebilir ve iletişim butonla kontrol edilebilir ya da sürekli açık bırakılabilir. Ünitenin ön panelinde bulunan sessize alma/açma butonları kimin ne duyduğunu kontrol etmenizi sağlar. Ünite ayrıca mevcut switcher’lardan gelen SDI Program sinyaliyle birlikte SDI Tally bilgilerini de kameralara iletir.

Birden Fazla Ünite

Her ATEM Studio Converter 2, dört adede kadar ATEM Camera Converter’a bağlanabilir. Böylece aynı anda dört kamera operatörüyle iletişim kurabilirsiniz. Dörtten fazla kamera gerektiğinde birden fazla Studio Converter 2 üniteyi zincirleme bağlamak mümkündür.

Hassas Sinyal İşleme

Ünite, temiz bir sinyal için 10-bit işleme kullanan yongalara sahiptir ve SD ile HD arasında geçiş yapılabilir. Ayrıca dört bağımsız, eşzamanlı SDI’dan optiğe ve optikten SDI’a dönüştürücü sunar. ATEM Camera Converter ile birlikte kullanıldığında, ünite dört bağımsız SDI veya Fiber’den HDMI’a dönüştürücü olarak da çalışabilir.
