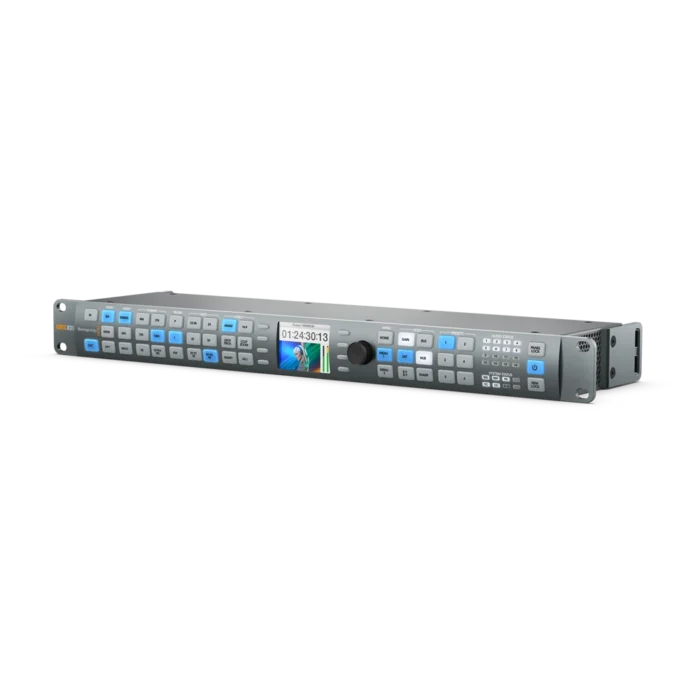

Blackmagic Teranex AV
Blackmagic Teranex AV - Görsel 2
Blackmagic Teranex AV - Görsel 3
Blackmagic Teranex Express
Blackmagic Teranex Express ₺ 94,706.56
Back to products
Blackmagic 2110 IP Converter 3x3G
Blackmagic 2110 IP Converter 3x3G ₺ 38,842.31
Blackmagic Design

Blackmagic Teranex AV

₺ 114,910.62

  • Çift SD/HD/3G/6G/12G-SDI Giriş/Çıkış
  • Quad-Link SDI Çıkışı
  • HDMI 2.0 Giriş ve Çıkış
  • SD, HD, 2K ve UHD 4K Desteği
  • Otomatik Giriş Sinyali Algılama
  • Yedekli SDI Girişi ve Döngüsel SDI Çıkışı
  • 24-Bit, 48 kHz Ses
  • XLR ve RCA Ses Girişleri
  • Ön Panel Kontrolleri
  • RJ45 Ethernet ile Yazılım Kontrollü
📄 Download Datasheet
Karşılaştırmaya ekle
İstek listesine ekle
Stok kodu: TERANEXEXPAV12GQL Kategoriler: , , Etiketler: , , , , , , , , , , ,
Açıklama

Profesyonel A/V kurulumları ve canlı etkinlikler için tasarlanan Blackmagic Design Teranex AV, NTSC ve PAL’den 2K ve UHD 4K video formatlarına kadar 1089 adet yukarı, aşağı, çapraz ve standart dönüşümü destekler. Tüm dönüşümler gerçek zamanlı olarak, yaklaşık iki karelik minimum gecikmeyle gerçekleştirilir. Profesyonel ve tüketici kaynaklarıyla çalışmak için çok sayıda giriş ve çıkış seçeneği mevcuttur. SDI girişleri SD, HD, 3G, 6G ve 12G-SDI sinyallerini kabul ederken, HDMI girişi v2.0 uyumludur. Opsiyonel bir fiber bağlantısı, ayrı satılan SFP yuvası ile kullanılabilir. Gömülü ses kabul edilir ve XLR ile RCA stereo analog ses girişleri mevcuttur. Video çıkışları SDI ve HDMI’nın yanı sıra, quad-link 4K çıkış veya dört aynalı çıkış için ekstra dört SDI çıkışı içerir. Tüm dönüşümler, kapsamlı ön panel tuşları ve menü navigasyonu ile veya kurulumun bir parçası olarak Ethernet üzerinden kontrol edilebilir.

Gerçek Zamanlı Video İşleme ve En/Boy Oranı Dönüşümü
Gürültü azaltma, kadans algılama ve ekleme/çıkarma, sahne kesme algılama, renk düzeltme ve proc amp kontrolü içerir. Gerçek zamanlı değişken ve sabit en/boy oranı dönüşümleri sağlar.

Format Dönüşümü
Gerçek zamanlı renk alanı dönüşümü, yukarı dönüşüm, aşağı dönüşüm, çapraz dönüşüm ve SD/HD/Ultra HD standart dönüşümleri.

Test Desenleri

  • SMPTE %75 bar

  • Tam alan %75 bar

  • Konverjans ızgarası

  • Multi-burst

  • Black-burst

Çıkış Değiştirme
Çıkış, giriş videosu, dahili siyah ekran, kullanıcıya ait sabit kare veya giriş videosundan alınan duraklatılmış kare arasında değiştirilebilir.

Conversions

Conversions chart

Ek bilgi
Ağırlık 2.028 kg

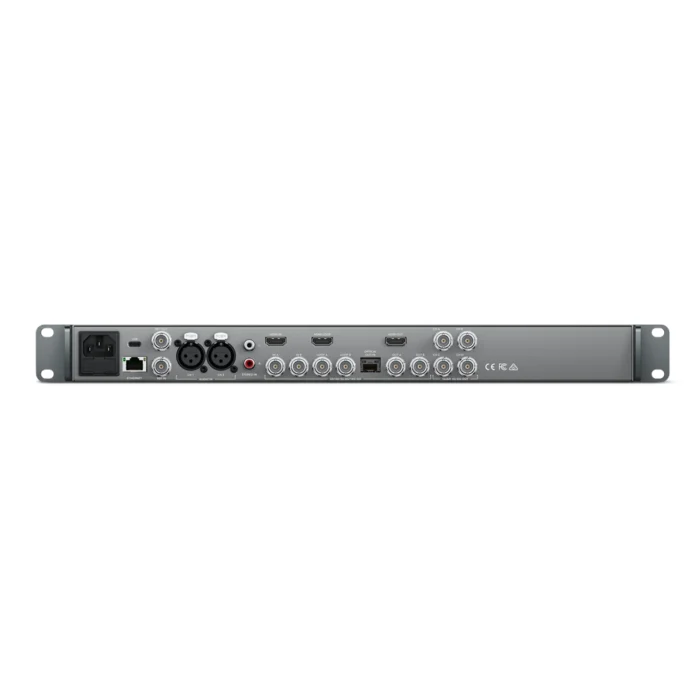

SDI Video Bağlantıları

SDI Video Girişleri
1x BNC (IN A) – 10-bit SD, HD, 2K, 3G HD A ve B seviyeleri, 6G ve 12G Ultra HD otomatik geçiş.

1x BNC (IN B) – 10-bit SD, HD, 2K, 3G HD A ve B seviyeleri, 6G ve 12G Ultra HD otomatik geçiş. 4:2:2 3G veya 6G Ultra HD’ye çift link giriş için ikinci bir giriş olarak kullanılabilir.

SDI Video Giriş Döngüleri
1x BNC (IN A Döngü) – Yeniden saat ayarlı, 10-bit SD, HD, 2K, 3G HD, 6G ve 12G Ultra HD otomatik geçiş.

1x BNC (IN B Döngü) – Yeniden saat ayarlı, 10-bit SD, HD, 2K, 3G HD, 6G ve 12G Ultra HD otomatik geçiş.

SDI Video Çıkışları
1x BNC (OUT A) – 10-bit SD, HD, 2K, 3G HD A ve B seviyeleri, 6G ve 12G Ultra HD otomatik geçiş.

1x BNC (OUT B) – 10-bit SD, HD, 2K, 3G HD A ve B seviyeleri, 6G ve 12G Ultra HD otomatik geçiş. 4:2:2 3G veya 6G Ultra HD için çift link çıkış olarak kullanılabilir.

Quad SDI Video Çıkışları
4x BNC (A, B, C, D Kanalları) – Ultra HD p50/59.94/60 için 10-bit 3G-SDI Quad Link veya Quad HD Split ; Ultra HD p23/24/25/29/30 için 10-bit 1.5G-SDI Quad HD Split. Başka çıkış formatları için, bu konnektörler dört adet çoğaltılmış SDI çıkışları sağlar.
HDMI Bağlantıları

HDMI Video Girişleri
1 x HDMI 2.0 A tipi konnektör. YUV veya RGB, otomatik geçiş.

HDMI Video Döngü Girişleri
1x HDMI 2.0 A tipi konnektör. Aktif Giriş döngüsü.

HDMI Video Çıkışları
1x HDMI 2.0 A tipi konnektör. YUV veya RGB, kullanıcı tarafından seçilebilen.
Ses Bağlantıları

SDI Ses Girişleri
SD, HD, 3G HD, 2K ve Ultra HD'de 16 kanal.

SDI Ses Çıkışları
SD, HD, 3G HD, 2K ve Ultra HD'de 16 kanal.

HDMI Ses Girişleri
SD, HD, 3G HD, 2K ve Ultra HD'de 8 kanal.

HDMI Ses Çıkışları
SD, HD, 3G HD, 2K ve Ultra HD'de 8 kanal.

Optik Fiber Ses Girişleri
SD, HD, 3G HD, 2K ve Ultra HD'de 16 kanal.

Optik Fiber Ses Çıkışları
SD, HD, 3G HD, 2K ve Ultra HD'de 16 kanal.

Analog Ses Girişleri
2x XLR – 2 kanallı profesyonel dengeli analog ses (XLR’lar AES/EBU girişleriyle ortaklaşa kullanılır) .
2x RCA – tüketici ekipmanları için RCA konnektörlerinde stereo dengeli olmayan analog ses.

AES/EBU Dijital Ses Girişleri
2x XLR – 2 çift (4 kanal) profesyonel 110Ω dengeli dijital audio (XLR'lar analog girişleri ile ortaklaşa kullanılır)
Optik Fiber Bağlantıları

Optik Fiber Bağlantısı (opsiyonel)
1x SMPTE optik fiber SFP soket.

Optik Fiber Video Girişleri
1x 10­bit SD, HD, 3G HD, 2K, Ultra HD otomatik geçiş.

Optik Fiber Video Çıkışları
1x 10­bit SD, HD, 3G HD, 2K, Ultra HD otomatik geçiş.
Diğer Bağlantılar

Dahili Dolby®Desteği
Tüm dönüşümlerde Dolby® AC-3 pass through özelliği. Video kare hız dönüşümleri hariç Dolby® E pass through özelliği mevcut.

Zaman Kodu Girişleri
VITC/ATC için destek. LTC için destek yok.

Zaman Kodu Çıkışları
VITC/ATC için destek. LTC için destek yok.

Çoklu Hız Desteği
SDI bağlantıları; standart tanımlı, yüksek tanımlı ve Ultra HD arasında geçiş yapabilmektedir. SDI; 270 Mb/sn standart tanımlı SDI, 1.5 Gb/sn HD-SDI ve 2K SDI, 3G HD, 6G ve 12G Ultra HD arasında geçiş yapar.

Referans Girişi
1x BNC – SD’de Black Burst veya HD’de Tri-level senkronizasyon.

Referans Çıkışı
1x BNC – Mevcut çıkış kare hızında blackburst ya da tri-level sync çıkışı sağlayan dahili referans üreteci.

Bilgisayar Arayüzü
Yazılım güncellemeleri için 1 x USB C-Tipi port. Uzaktan kontrol ve yapılandırma için 1 x RJ45 Gigabit Ethernet.

İşlemci Arayüzü
Aydınlatılmış basmalı butonlar, durum LED'leri ve kullanımı kolay ekran üstü menüler içeren LCD.
Standartlar

SD Video Standartları
525i59.94 NTSC, 625i50 PAL

1.5G-SDI HD Video Standartları
720p50, 720p59.94, 720p60
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30,
1080PsF23.98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30
1080i50, 1080i59.94, 1080i60

3G-SDI HD Video Standartları
1080p50, 1080p59.94, 1080p60 A ve B seviyeleri

2K Video Standartları
2K DCI 23.98p, 2K DCI 24p
2K DCI 23.98PsF, 2K DCI 24PsF

Ultra HD Video Standartları
2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p50, 2160p59.94, 2160p60
SDI/HDMI

SDI Uyumu
SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 372M, SMPTE 425M

SDI Metadata Desteği
VITC/ATC desteği, SMPTE 12M. WSS, RP186 ve AFD, SMPTE 2016 dahil video indeksleme desteği. 608 ve 708, SMPTE 334M'den ve 608 ve 708, SMPTE 334M'ye kapalı altyazı desteği.

Ses Örnekleme
48kHz ve 24-bit HD, 20-bit SD televizyon standardı örnek hız.

Video Örnekleme
4:2:2

Renk Hassasiyeti
10‑bit

Renk Düzeni
REC 601, REC 709

SDI Video Standartları
525 NTSC, 625 PAL, 720HD, 1080HD, 2K DCI ve Ultra HD 3840 x 2160 geçişli.

HDMI Renk Hassasiyeti
4:2:2 10‑bit

Kopya Korumalı
HDMI girişi kopya korumalı HDMI kaynaklarından görüntü yakalayamaz. Görüntü yakalamadan ya da içeriğin dağıtımından önce mutlaka telif hakkı mülkiyetini doğrulayın.
İşlemci

Boy-En Oranı Dönüşümü
Gerçek zamanlı değişken ve sabit en boy dönüşümleri.

Gerçek Zamanlı Video İşlemleme
Gürültü azaltma, ekleme ve çıkarma ile ritim tespiti, görüntüler arası cut tespiti, renk düzeltme ve proc amp kontrol içerir.

Düşük Gecikme İşlemleme
2 kareli gecikmeyle gerçek zamanlı işleme, belli format dönüşümleri için mevcut.

Format Dönüştürme
Gerçek zamanlı yukarı dönüşüm, aşağı dönüşüm, çapraz dönüşüm ve SD/HD/Ultra HD standartlar dönüşümü.

Renk Düzeni Dönüştürme
Donanım bazlı gerçek zaman

Sabit Bellek
Mevcut giriş sinyalinden ya da kare dondurma belleğinden kalıcı hafızaya video karesi yakalayın.

Kare Dondurma
Girişteki video sinyalini geçici olarak dondurun.

Test Şekilleri
SMPTE Çubuklar; tam alan renk çubukları ; yakınsama gridi; multiburst ; seçilebilir ses tonları ve seçilebilir yatay şekilli hareket ile siyah.

Çıkış Anahtarlama
Çıkış; giriş videosu, dahili siyah, kullanıcı sabit kare veya giriş videosundaki bir dondurulmuş kare arasında anahtarlanabilir. Çıkış seçenekleri arasındaki geçiş oranı 0 ile 5 saniye arasında bir aralığa sahiptir. Bir geçiş siyah arasından bir çözülmeyi zorunlu kılar.
Güç

Güç Kaynağı
IEC C14 girişi ile 1 x dahili evrensel AC güç kaynağı. IEC güç kablosu gerekir. 100-240V, 50‑60Hz

Tipik Güç Tüketimi
42 watt
