Blackmagic Design Teranex Express

Gerçek Zamanlı SD, HD ve Ultra HD Yayın Dönüştürücü

Teranex Express, Blackmagic Design tarafından geliştirilen, gerçek zamanlı SD, HD ve Ultra HD yayın yukarı / aşağı dönüştürme (up/down conversion) özelliğine sahip gelişmiş bir video dönüştürücüdür.
Bu cihaz sayesinde:

• SD ve HD görüntülerinizi Ultra HD 4K (3840 × 2160) çözünürlüğe yükselterek büyük ve yüksek çözünürlüklü ekranlarda sunabilir,

• Ya da tam tersi, Ultra HD görüntülerinizi HD monitörlerde gösterebilirsiniz.

Teranex’in geliştirdiği ve patentli ileri seviye işleme teknolojisi sayesinde, yüksek kaliteli 10-bit görüntü işleme, gelişmiş de-interlace algoritmaları ve kusursuz Ultra HD ölçekleme özelliklerine sahip olursunuz.

Ayrıca Teranex Express, senkronize edilmeyen harici kaynakları veya kameraları canlı prodüksiyon switcher’larına senkronize etmek için de kullanılabilir. Tüm dönüştürmeler timecode verilerini, altyazı (closed caption) bilgilerini ve ses senkronunu korur, bu sayede video, gerçek zamanlı kurgu veya yayın için hazır olur.

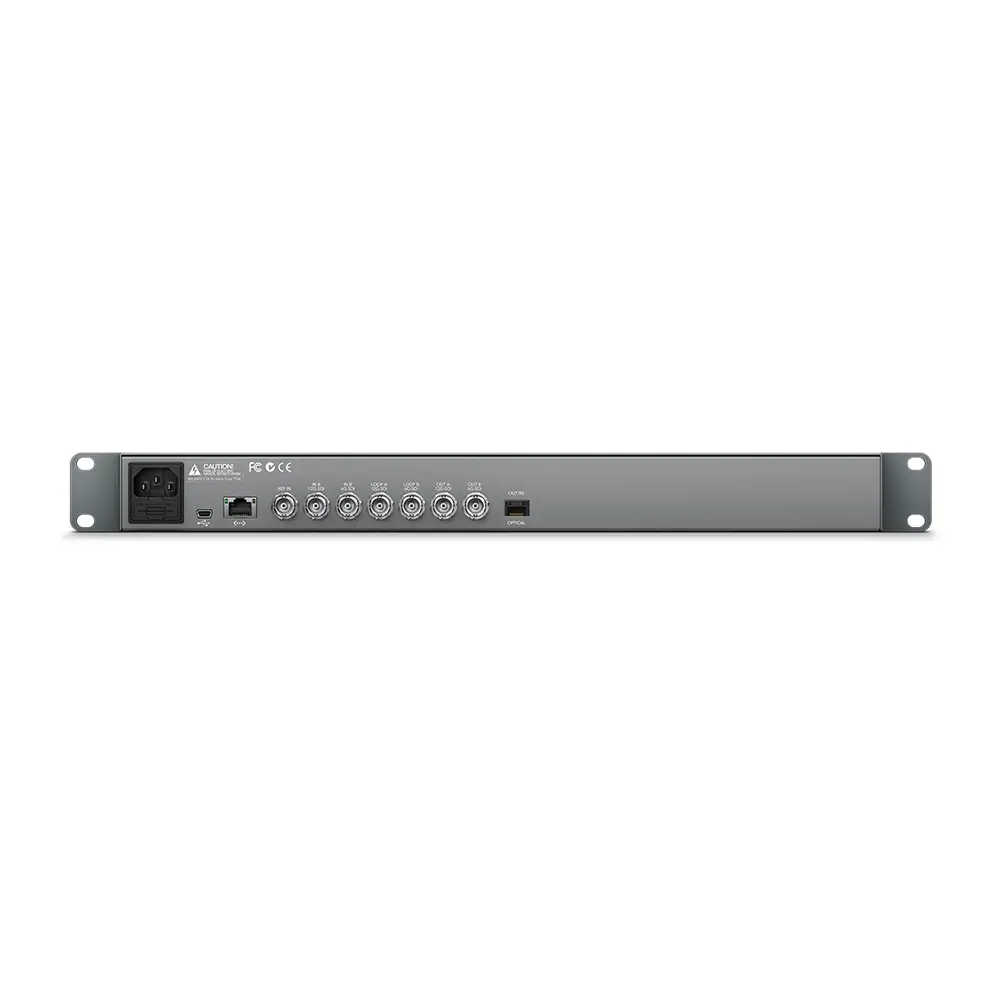

Giriş / Çıkış Bağlantıları ve Sinyal Desteği

Teranex Express, son derece esnek bağlantı seçenekleri sunar:

• 2 adet SDI giriş → Biri 12G-SDI, diğeri 6G-SDI

• 2 adet SDI çıkış → 12G-SDI ve Dual Link 6G-SDI sinyallerini destekler.

Bu giriş/çıkışlar aynı zamanda SD-SDI, HD-SDI ve 3G-SDI sinyalleriyle tamamen uyumludur, böylece mevcut SDI ekipmanlarınızla sorunsuz çalışır.
Her giriş için loop çıkışları, genlock girişi ve optik fiber modülü yuvası da bulunur.
Opsiyonel optik fiber modülü takarak 28 mil (~45 km) mesafeye kadar video sinyali gönderebilirsiniz.

Sezgisel Kontrol ve Dahili LCD Monitör

Teranex Express, Teranex 2D ve 3D cihazlarıyla aynı sezgisel kontrol paneline sahiptir.
Öne çıkan özellikleri:

• Dahili LCD ekran → Kaynak formatını, kare hızını ve canlı video ön izlemesini görüntüleme

• Menü navigasyonu → Harici monitöre ihtiyaç duymadan ayarlara kolay erişim

• Metal ön panel → Dayanıklı, profesyonel tasarım

• Kompakt yapı → 1 RU rack montaj uyumluluğu

• Dahili uluslararası güç kaynağı → 110V / 240V desteği ile dünyanın her yerinde kullanılabilir.

12G-SDI ve Dual-Link 6G Teknolojisi

12G-SDI bağlantısı, 12 Gb/s bant genişliği sağlar; bu, standart HD-SDI’dan yaklaşık 8 kat daha hızlıdır.
Avantajları:

• Tek bir kablo üzerinden Ultra HD 4K 60p sinyal aktarımı

• Daha yüksek kare hızları ve yeni formatlar için tam destek

• 6G-SDI giriş/çıkışları sayesinde Dual Link sinyallerine uyum

• Eski standartlarla (SD, HD ve 3G-SDI) geriye dönük tam uyumluluk.

10-Bit Görüntü İşleme ile Üstün Görüntü Kalitesi

Teranex Express, yüksek hassasiyetli 10-bit görüntü işleme teknolojisine sahiptir.
Bu sayede:

• 8-bit’e kıyasla 4 kat daha fazla renk derinliği

• Daha pürüzsüz ton geçişleri

• Renk bantlaşması ve görüntü bozulmalarının minimize edilmesi sağlanır.

PixelMotion Deinterlacing Teknolojisi

Patentli PixelMotion algoritmaları sayesinde, Teranex Express her pikseli ayrı ayrı analiz ederek progressive kareler üretir.
Avantajları:

• Dikey çözünürlük korunur

• Kaynak görüntüdeki detaylar kaybolmaz

• Multi-direction diagonal filter teknolojisi ile kenar bozulmaları ve tırtıklı hatlar ortadan kalkar

• Sonuç: Keskin, net ve yüksek kaliteli görüntüler.

Gelişmiş Görüntü Ölçekleme (Scaling)

Yeni nesil gerçek zamanlı optik kalite ölçekleme algoritmaları sayesinde, SD, HD ve Ultra HD arasında dönüşüm yaparken optik zoom benzeri bir kalite elde edilir.
Sub-pixel işleme ve çok yönlü diyagonal filtreler sayesinde görüntüler son derece net, keskin ve temiz görünür.

Profesyonel Proc Amp Kontrolleri

Teranex Express, tam bir Proc Amp kontrol seti ile donatılmıştır:

• Parlaklık (Luminance Gain)

• Siyah seviyesi

• Renk doygunluğu (Chroma Saturation)

• Renk tonu (Chroma Hue)

• R-Y / B-Y renk farkları

• Keskinlik (Sharpness)

Bu ayarlarla, dönüştürme sırasında gerçek zamanlı görüntü düzeltmeleri yapabilirsiniz.

Ses, Timecode ve Altyazı Desteği

• 16 kanala kadar ses destekler

• Timecode verileri korunur, böylece kare bazında mükemmel senkron sağlanır

• Closed Caption (Altyazı) verileri (CEA-608 / CEA-708) sorunsuz işlenir ve dönüştürülür

• Dolby ses formatları desteklenir → Yeniden kodlama gerekmeden girişten çıkışa doğru şekilde iletilir.

Opsiyonel Optik Fiber Modülü

Opsiyonel optik fiber modülü sayesinde, video sinyalleri 45 km’ye kadar kayıpsız bir şekilde taşınabilir.
Bu özellik, canlı prodüksiyonlar ve büyük stüdyo kurulumları için idealdir.

AFD / WSS Desteği

Active Format Distribution (AFD) ve Widescreen Signaling (WSS) bilgileri dönüştürme sırasında korunur.
Bu sayede görüntü, oynatıldığı ekranda doğru en-boy oranıyla (aspect ratio) otomatik olarak gösterilir.

Geniş Aspect Ratio Desteği

• 4:3, 16:9 ve diğer formatlar arasında otomatik ve manuel dönüşüm

• Renk dolgusu (color fill) ile uyumlu ekran görüntüsü desteği.

Dahili Test Pattern Üretici

Monitörleri kalibre etmek veya projektörleri hizalamak için dahili test pattern jeneratörü bulunur.
Desteklenen testler:

• SMPTE renk barları

• Çözünürlük tabloları

• Izgara desenleri

• Black burst testleri.

Güç Özellikleri

• Dahili uluslararası güç kaynağı → 110V / 240V destekli

• Standart IEC güç bağlantısı

• Her ülkede güvenli kullanım için uyumluluk.
